造型生产线专用浇注机

清静高效功效完善的工艺个性化浇注计划

造型生产线系列浇注机接纳清静高效、手艺先进、功效完整和工艺个性化的浇注手艺，以知足静压造型、笔直分型造型、水平脱箱造型和自硬砂造型等差别工艺造型线的个性化需求，提供适合的浇注手艺。

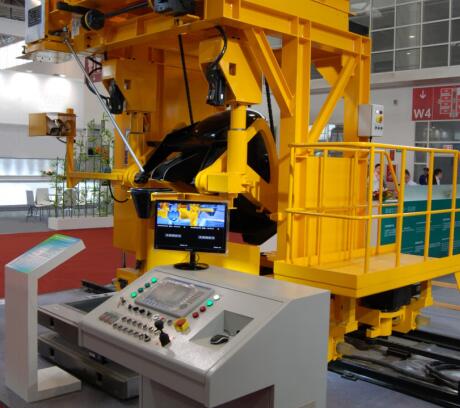

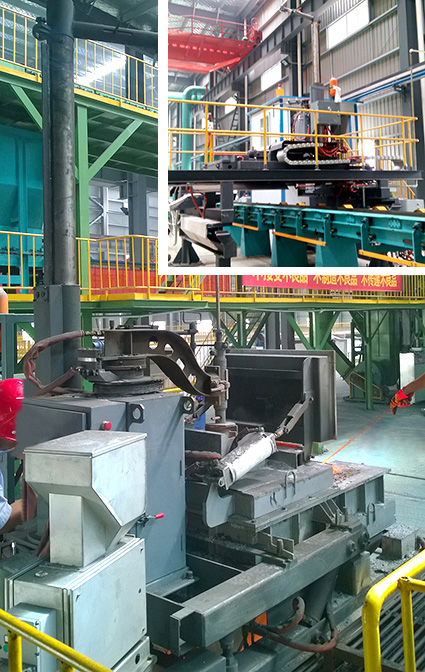

筒形伺服控制浇注机





该系列浇注机应用外洋先进工艺手艺和国际品牌的传动、控制元件及控制系统手艺，全机械伺服或变频传动，无液压，清静可靠，运行平稳，维护轻盈。

浇注机基本组成包括浇注包、伺服倾转机构、纵移系统、横移机构、控制及操作系统和随流孕育系统等。

适用于静压造型线、水平脱箱造型线、自硬砂造型线等差别造型工艺的灰铁、球铁在线一连浇注，提高生产线效率和铸件质量。



浇包结构优化保温性能优异

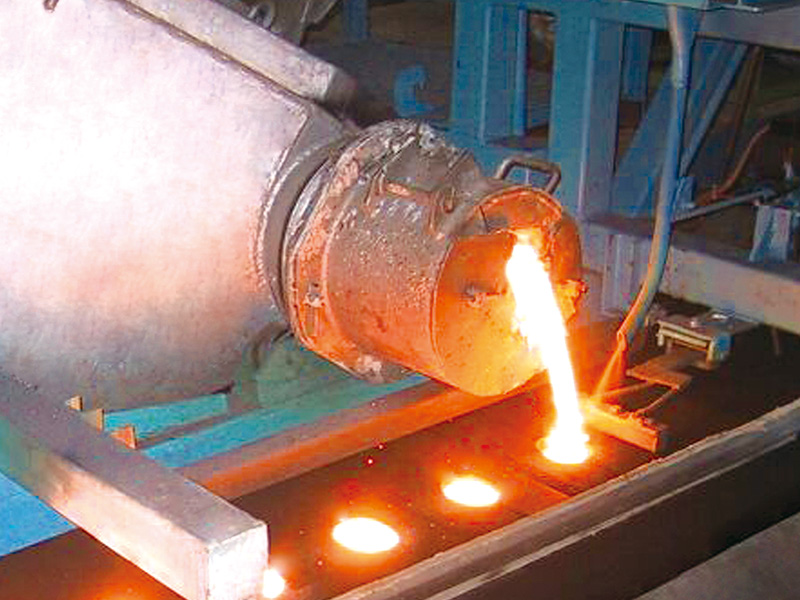

●筒形浇包并设有机上包盖，散热少、保温效果好。

●壶形包嘴，挡渣效果好。

●完全机械传动清静可靠。

倾转浇注为交流伺服传动，配国际品牌伺服电机及数字式伺服控制器，速率无级可调。操作主从伺服手柄，实现稳固浇注及回包。

纵移由齿轮齿条传动，伺服控制器调速、定位，使浇注机沿浇注段定节距、多节距移动，实现换位浇注、跟踪浇注。

横移由絲杆和减速电机变频传动，用于包嘴横向位置调解、设置。



先进的控制与操作系统





浇注机由PLC控制，具有手动及半自动事情制。

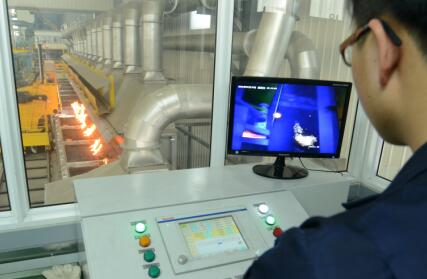

操作台上设有使用按钮及伺服使用手柄和彩色人机界面，可设定和显示各运行参数，监控运行状态和故障显示、诊断实时报警。

控制治理系统接纳简体中文菜单。

接纳国际品牌PLC(lndraMotion MLC Runtime专用运动控制器)、伺服控制器、伺服电机、操作显示及人机界面和使用手柄。

主控单位PLC具备以太网和Profibus总线通讯功效。与造型线可实现须要的信息交流及连锁控制。



齐全完善的浇注功效





●包嘴位置设置存储和挪用     具有界面输入和示教纪录两种设置贮存方法，已贮存浇田位置可自动认址挪用。

●包嘴位置微协调修正     包嘴在浇注中爆发形状转变时，可通过按钮即时微调修正。

●等压头稳固浇注     浇注中包嘴的高度和位置稳固，包管等压头稳固浇注。

●足艮踪浇注功效（选项）     接纳位置传感器（或与造型线伺服传念头构同步），在不阻止浇注情形下实现跟踪功效。

●浇注速率实时显示

●单节距或多节距换位

●铁水下限报警和浇注超时报警

可靠的清静
；

装备有可靠的人身和装备清静
；すπ。带有程序控制锁，避免误操作。

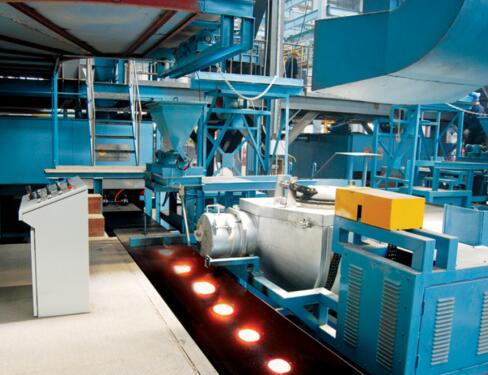

同步随流孕育

随流孕育装置由定量、吹气和红外热金属探测仪等组成，完成浇注时随铁水流同步和匀称加入孕育剂、给料量通过变频器设定，参数可贮保存系统中。

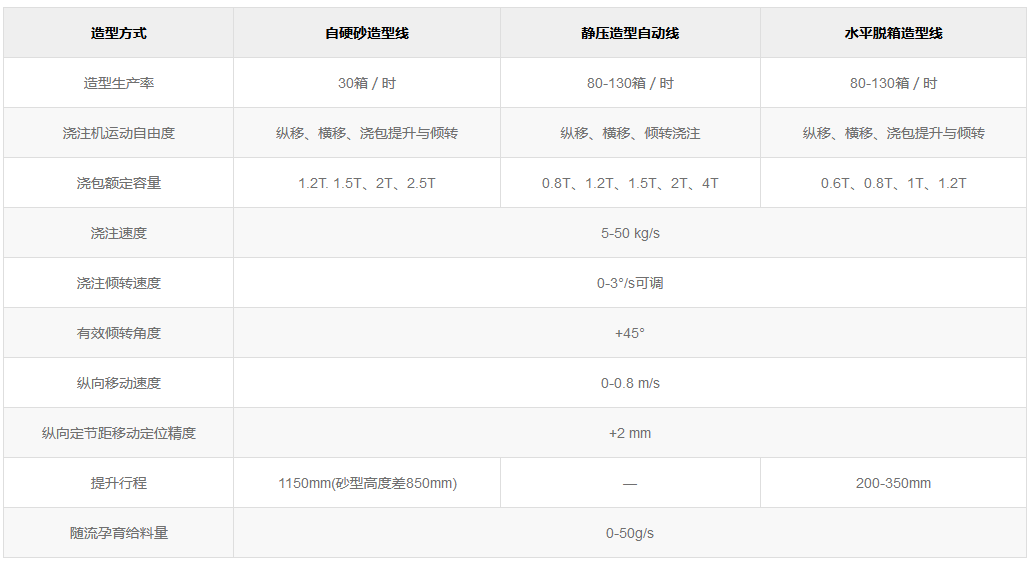

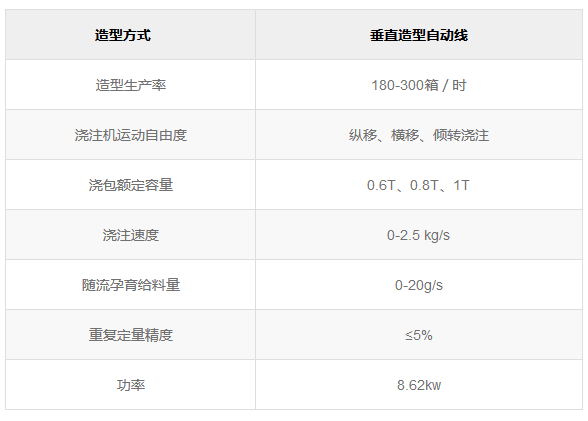

主要规格和手艺参数







个性化浇注工艺计划

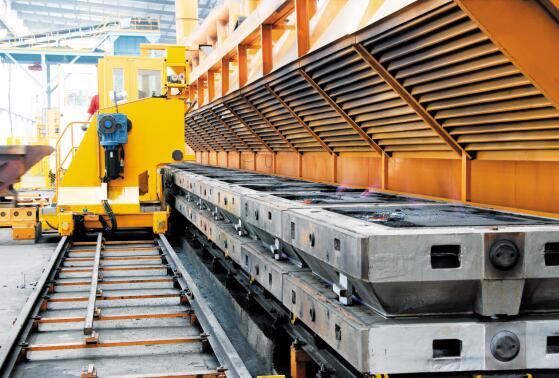

静压造型线浇注

静压造型自动线砂箱尺寸、运送节距高度一致，适用于具有纵移、横移和浇包倾转浇注三个运动自由度的浇注机在造型线循环节奏内一连浇注，提高生产效率和铸件质量。

树脂砂造型线浇注

树脂砂造型线为多品种生产，砂型尺寸差别。通过升降和横移、纵移调解浇口位置，三轴联动举行倾转浇注。较大的提升行程，完全知足浇口位置转变时的在线一连浇注。





水平脱箱造型线浇注

水平脱箱造型线可按产品需要适当调解砂型高度，适合使用小提升行程浇注机，可视砂型高度转变在界面上设定包嘴高度，通过升降和横移、纵移调解浇口位置，完成倾转浇注，知足在造型线循环节奏内一连浇注。

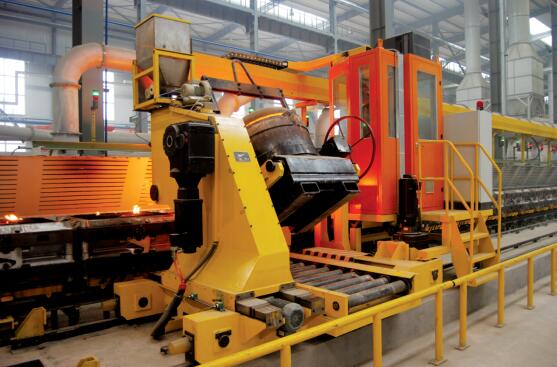

水中分型造型线全自动浇注机

该机为可编程自动浇注机，接纳美国AB伺服及电控系统，配备有称重系统和成像装置，浇注历程和参数可凭证要求设置，铁水重量精度高，具有全自动及半自动事情制转换功效。纵移、横移、提升、倾转浇注四轴伺服传动，具有大的速比规模及稳固的调速性能。设置机外控制室，视频装置监视运行状态。

适用于水中分型有箱／脱箱造型自动线的在线浇注。

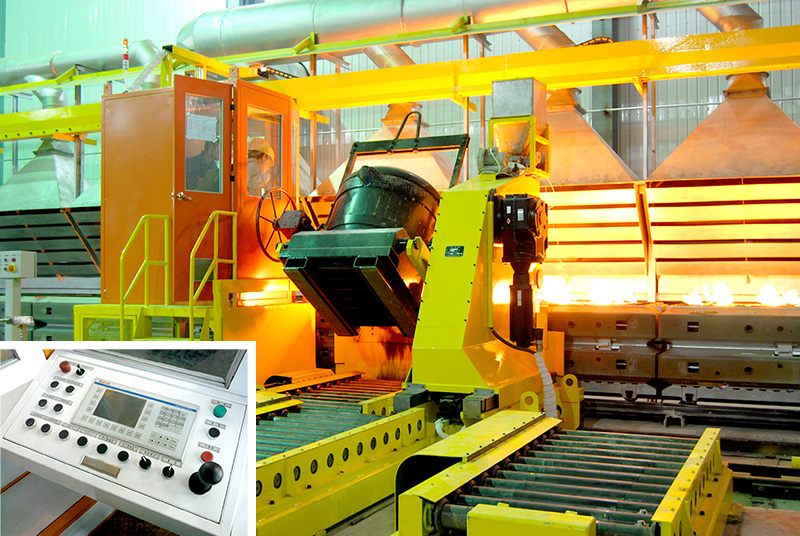

静压造型线大型浇注机

该机浇容纳量大、浇注速率快、横移行程大，适用于大型静压造型线在线一连浇注。

接纳纵移、横移、倾转浇注三轴伺服传动，运行稳固可靠。设置机外控制室，视频装置监视运行状态，远离浇注段操作，清静环保。

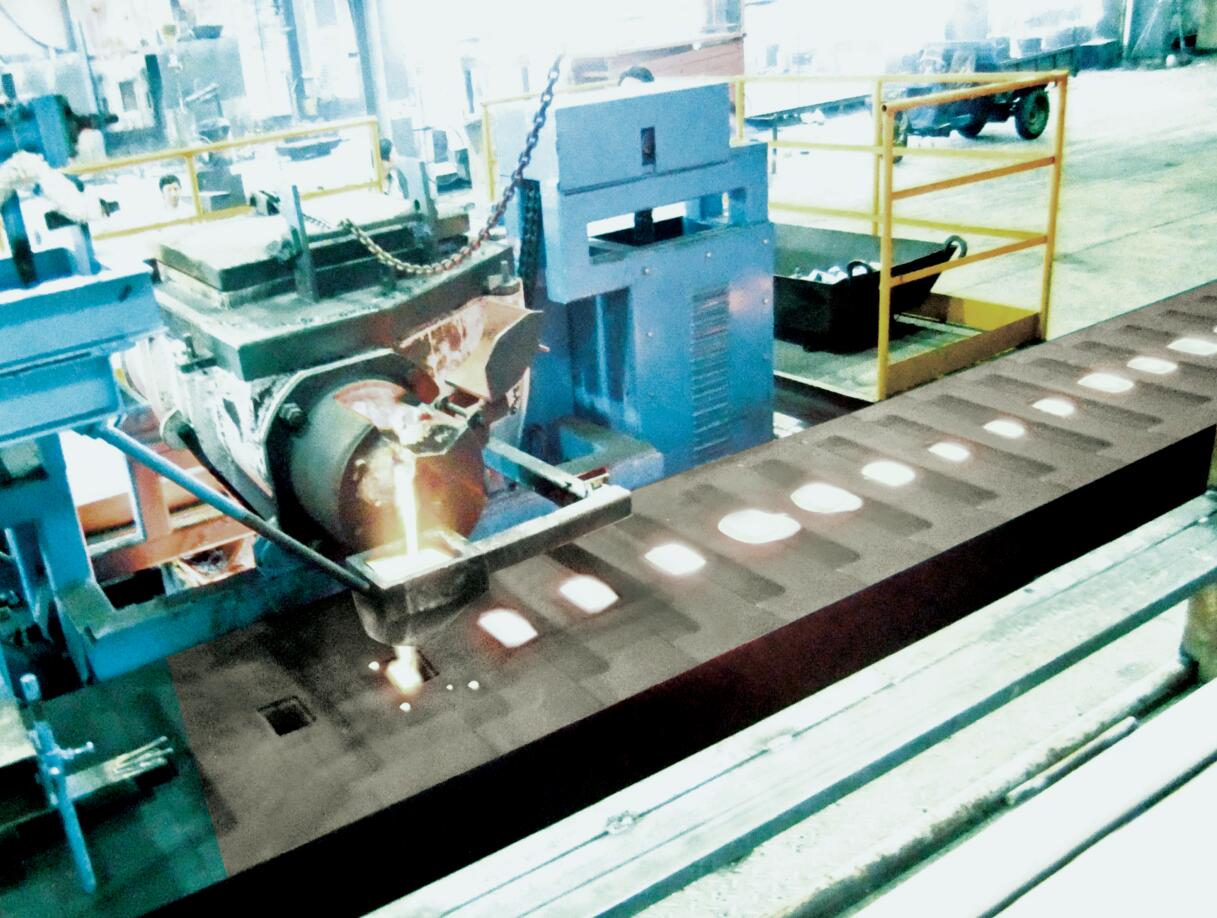

扇形伺服控制浇注机





该机为伺服传动左右倾转式浇注机，浇包为扇形横截面。该机全机械传动，清静高效，用于笔直分型造型自动线，在循环节奏内一连浇注，提高生产效率和铸件质量。

装备主要组成





扇形浇注机主要包括扇形浇包、随机包盖、浇注主机、随流孕育装置、电控系统及操作台等。扇形横截面浇包的铁水出口靠近扇形圆心，包盖牢靠在浇包上，保温性能好。设有反向倒铁水机构。

该机具有纵移、横移、倾转浇注3个运动自由度。全机械传动，清静可靠，操作维护利便。

随流孕育装置，给料螺旋由变频器驱动，定量准确、调解利便。

接纳国际品牌PLC、触摸式显示屏和伺服控制器、变频器，可设定和显示各运行参数，监控运行状态和故障显示、诊断实时报警？刂浦卫硐低辰幽杉蛱逯形牟说。

装备主要手艺特点









●倾转浇注接纳伺服控制，倾转角度一速率凭证典范的流量一时间曲线运动，抵达工艺须要的浇注效果，重复定位精度高。

●按"慢一快一慢、快速收包"浇注程序，以优异的工艺浇注速率实现浇注。

●当浇注设为自动时，浇注机可自动完成浇注循环行动。

●盘算机和伺服电机控制浇包的角速率，主从手柄调解控制铁水流量。

●具有手动、自动功效，可输入存储差别的浇注参数，实现差别产品的浇注。

●浇注机可做X、Y两个偏向移动，变频控制。

●以快速浇注铸型为目的的自动浇注控制系统，适合高速笔直分型造型线的自动浇注。





底注式高速浇注机

该机通过塞杆上下运动控制浇包底部塞嘴开闭，为底注式高速浇注机。包括底注式浇包、随机包盖、塞杆升降机构、纵移大车、横移小车、电控系统及操作台等。该机先进高效，浇注速率可达500型／时，适用于高速笔直分型造型线在线一连浇注，提高生产效率和铸件质量。

主要设置和功效

该机塞杆运动接纳数字伺服控制，横移、纵移和倾转倒废铁水运动接纳液压控制，气缸控制清洁杆。浇注传感器接纳摄像机捕获浇口及定位孔、并设置有称重传感器。具有与主机造型信号连锁，砂型计数，自动控制塞杆旋转，自动控制清洁杆，自动控制孕育剂，自动生涯模版信息，通过伺服系统准确浇注，可一连浇注等功效。

视频自动浇注功效

围绕使用铁水一连和适当浇注砂型的能力设计，通过丈量和控制浇口杯铁水液面实现。浇口杯铁水液面图像可通过智能数字摄像机捕获并过滤成确切的液面信息，然后将液面信息传输给PLC，在控制程序中使用。通过控制程序将现实液面与控制程序所需要的CPU液面相较量，来确定基于现实和所需液面之间差别的塞杆开启水平。

主要手艺参数

浇容纳量：1.5吨

最大浇注速率：500型／小时





底注式保温浇注机

本机接纳中频电源对铁水举行感应加热，用于笔直分型造型自动线，在线铁水保温顺一连浇注。

中频保温浇包由专业电炉厂商制造，塞杆升降接纳伺服控制，纵移、横移为变频驱动。

该机通过改变炉子的输入功率，能准确控制铁水升温速率和浇注温度。升温速率快，可利便地回用低温铁水。

主要手艺规格
